Średnice prętów zbrojeniowych w budownictwie Jak wybrać i stosować

• Średnica prętów zbrojeniowych to kluczowy parametr wpływający na ich wytrzymałość i nośność konstrukcji.
• W Polsce obowiązują normy PN-EN określające dopuszczalne średnice i klasy stali dla prętów zbrojeniowych.
• Typowe średnice prętów w budownictwie wahają się od 6 do 32 mm, przy czym wybór zależy od rodzaju elementu konstrukcyjnego.
• Zastosowanie właściwej średnicy prętów ma wpływ na trwałość konstrukcji i pozwala zoptymalizować koszty materiałów.
• Pomiar średnicy prętów na budowie wymaga precyzyjnych narzędzi, takich jak suwmiarki lub mierniki cyfrowe.
• Zmiana średnicy prętów w projekcie powinna odbywać się zgodnie z normami i pod nadzorem konstruktora.
• Dostępne są kalkulatory i programy komputerowe ułatwiające dobór i zliczanie prętów zbrojeniowych o odpowiednich średnicach.

Średnice prętów zbrojeniowych to jedno z podstawowych zagadnień w budownictwie żelbetowym. Odpowiedni wybór średnicy wpływa nie tylko na nośność i wytrzymałość konstrukcji, ale także na jej trwałość i ekonomię wykonania. W tym artykule omówimy najważniejsze aspekty dotyczące średnic prętów: normy i przepisy, praktyczne metody doboru, pomiarów oraz optymalizacji kosztów. Podpowiem też, jak unikać najczęstszych błędów podczas pracy z prętami zbrojeniowymi.

Najczęściej zadawane pytania (FAQ):

Średnice prętów zbrojeniowych – podstawowe informacje

Co to jest średnica pręta zbrojeniowego i jak się ją mierzy

Średnica pręta zbrojeniowego to wymiar nominalny określający grubość pręta, który stanowi podstawę do obliczeń przekroju poprzecznego i wytrzymałości. Z mojego doświadczenia wynika, że prawidłowy pomiar średnicy jest niezbędny do właściwego doboru zbrojenia, a błędy na tym etapie mogą skutkować niedoszacowaniem lub przewymiarowaniem konstrukcji.

Na budowie najczęściej używa się suwmiarki analogowej lub cyfrowej, która pozwala zmierzyć średnicę z dokładnością do 0,1 mm. Pomiar powinien odbywać się na czystym, pozbawionym rdzy i powłok materiale oraz w kilku miejscach pręta, aby wykluczyć ewentualne nierówności. W przypadku prętów żebrowanych, które mają specyficzną fakturę powierzchni, należy mierzyć średnicę nominalną zgodnie z normą, czyli średnicę mierzona jest bez żebrowania, tzw. średnica nominalna pręta.

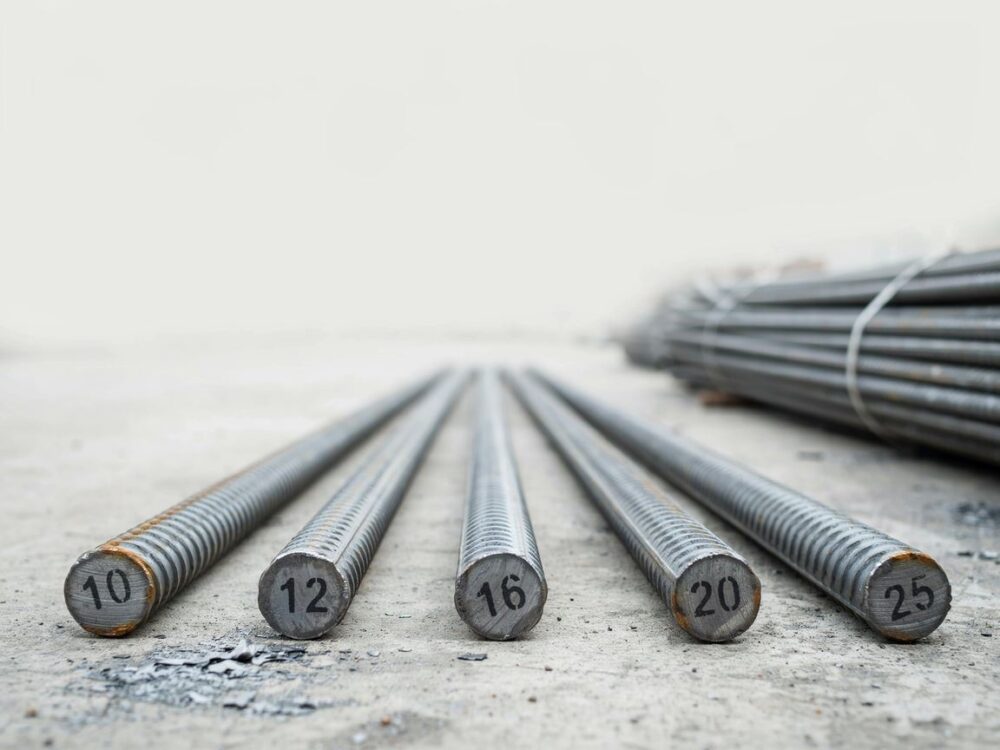

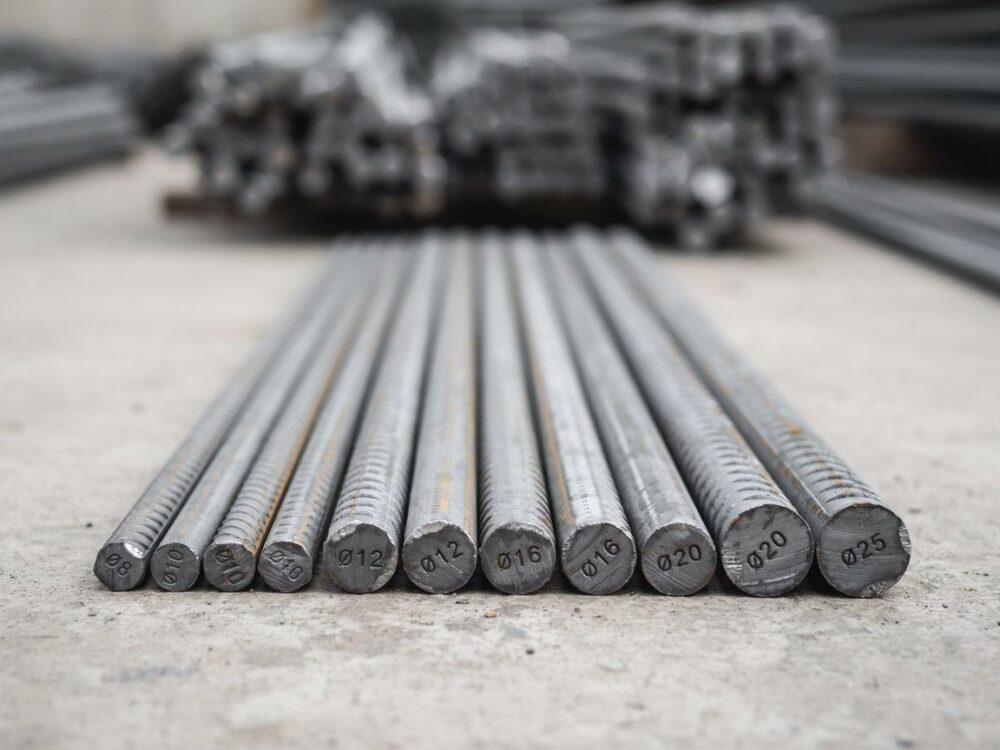

Typowe średnice prętów stosowane w budownictwie

W Polsce i większości krajów europejskich standardowe średnice prętów zbrojeniowych zawierają się w zakresie od 6 do 32 mm. Pręty o małych średnicach (6, 8 mm) stosuje się przede wszystkim jako zbrojenie pomocnicze lub rozstawiające w lekkich konstrukcjach. Średnice 10, 12, 16 i 20 mm to najczęściej wybierane pręty do zbrojenia belek, słupów, stropów oraz fundamentów. Większe pręty (25 i 32 mm) wykorzystywane są w konstrukcjach o dużych obciążeniach, np. mostach czy fundamentach głębokich.

Dobór średnicy powinien być zgodny z wytycznymi projektowymi i normami, które uwzględniają siły działające na konstrukcję oraz klasę stali. W praktyce, często stosuje się kombinacje różnych średnic, by uzyskać optymalną wytrzymałość i trwałość przy zachowaniu ekonomii materiałowej.

Normy i przepisy dotyczące średnic prętów zbrojeniowych

Polski standard i normy europejskie

W Polsce obowiązującą normą techniczną dotyczącą prętów zbrojeniowych jest PN-EN 1992 (Eurokod 2) oraz PN-EN 10080 dotycząca stali zbrojeniowej. Normy te określają m.in. dopuszczalne klasy stali (np. B500A, B500B, B500C), minimalne średnice prętów oraz ich parametry mechaniczne.

Eurokod 2 definiuje zasady doboru średnicy prętów w zależności od rodzaju konstrukcji, obciążeń i warunków eksploatacji. Ważnym aspektem jest odpowiednie oznakowanie prętów i ich zgodność z dokumentacją techniczną, co gwarantuje ich właściwości mechaniczne i bezpieczeństwo konstrukcji.

Wymogi normowe obejmują również tolerancje wymiarowe dotyczące średnicy prętów oraz ich prostoliniowość. Pręty, które nie spełniają wymagań, nie powinny być stosowane, ponieważ mogą obniżyć trwałość i nośność konstrukcji.

Znaczenie klas stali i średnic prętów w normach

Klasa stali zbrojeniowej oznacza jej charakterystyki mechaniczne, przede wszystkim granicę plastyczności i wytrzymałość na rozciąganie. Najczęściej stosowane klasy w budownictwie to B500A, B500B oraz B500C. Wybór klasy stali determinuje dobór średnicy prętów, gdyż dla tej samej średnicy pręta o wyższej klasie stali można uzyskać większą nośność.

Z mojego doświadczenia wynika, że zbyt często na budowach nie zwraca się wystarczającej uwagi na klasę stali, koncentrując się wyłącznie na średnicy prętów. Tymczasem połączenie odpowiedniej klasy stali z właściwą średnicą jest kluczowe dla trwałości konstrukcji, zwłaszcza w warunkach podwyższonego narażenia na korozję czy duże obciążenia dynamiczne.

Normy przewidują też minimalne średnice dla konkretnych zastosowań, aby zapewnić odpowiednią przyczepność betonu do stali oraz zabezpieczyć konstrukcję przed uszkodzeniami.

Dobór średnic prętów zbrojeniowych w praktyce

Wpływ średnicy prętów na wytrzymałość i nośność konstrukcji

Średnica prętów jest bezpośrednio powiązana z ich przekrojem poprzecznym, a tym samym z nośnością i wytrzymałością konstrukcji żelbetowej. Im większa średnica, tym większa powierzchnia przekroju i możliwość przenoszenia obciążeń.

W praktyce dobór średnicy powinien opierać się na wyliczeniach statycznych i wytrzymałościowych, uwzględniając:

• charakter obciążeń (stałe, zmienne, dynamiczne),
• rodzaj elementu konstrukcyjnego (słup, belka, strop, fundament),
• warunki eksploatacji (wilgotność, agresywne środowisko),
• klasę betonu i stali.

Przykładowo, dla belek i słupów stosuje się zwykle pręty o średnicy od 12 do 20 mm, ponieważ muszą one przenosić znaczne obciążenia. Natomiast w stropach, gdzie obciążenia są mniejsze, możliwe jest stosowanie prętów o średnicach od 6 do 12 mm.

Z mojego doświadczenia wynika, że odpowiedni dobór średnicy zapewnia nie tylko bezpieczeństwo konstrukcji, ale też pozwala uniknąć nadmiernej masy zbrojenia, co przekłada się na niższe koszty i łatwiejszy montaż.

Pręty zbrojeniowe do fundamentów, słupów i belek – jakie średnice stosować

Dobór średnicy prętów różni się w zależności od elementu konstrukcyjnego:

• Fundamenty: wymagają prętów o większej średnicy, najczęściej 12–25 mm, by przenosić obciążenia z całej konstrukcji. W przypadku fundamentów głębokich stosuje się pręty nawet 32 mm.
• Słupy: zwykle używa się prętów o średnicy 16–25 mm, które zapewniają wytrzymałość na ściskanie i zginanie.
• Belki: zależnie od obciążeń, pręty mają średnice od 10 do 20 mm.
• Stropy: często wykorzystuje się pręty o średnicy 6–12 mm jako zbrojenie rozstawiające i pręty nośne.

W praktyce często występuje kombinacja kilku średnic w jednym elemencie, co pozwala optymalizować zużycie stali i funkcjonalność konstrukcji.

Możliwość i zasady zmiany średnicy prętów według projektu

Zmiana średnicy prętów w trakcie realizacji projektu jest możliwa, ale wymaga zgody konstruktora i odpowiednich kalkulacji. Powodem takiej zmiany może być np. dostępność materiału, zmiana obciążeń czy chęć optymalizacji kosztów.

Zasady zmiany średnicy:

• zawsze pod nadzorem uprawnionego inżyniera,
• zgodnie z obowiązującymi normami i warunkami technicznymi,
• z uwzględnieniem wpływu na połączenia i sposób montażu,
• po aktualizacji dokumentacji technicznej.

Nieautoryzowane zmiany mogą prowadzić do obniżenia wytrzymałości konstrukcji i ryzyka jej uszkodzenia.

Pomiar i kontrola średnic prętów na budowie

Metody i narzędzia do pomiaru średnicy prętów

Na budowie dokładny pomiar średnicy prętów jest kluczowy dla zachowania zgodności z projektem. Najczęściej stosowane narzędzia to:

• Suwmiarka analogowa lub cyfrowa – podstawowe narzędzie pomiarowe zapewniające precyzję do 0,1 mm.
• Mierniki cyfrowe z funkcją pomiaru średnicy – ułatwiają szybkie i dokładne pomiary.
• Wzorniki i szablony – pomocne przy ocenach wizualnych i szybkich kontrolach.

Pomiar powinien obejmować kilka punktów na długości pręta, by wykluczyć nierówności czy odchylenia produkcyjne. Dokumentacja pomiarowa jest często wymagana do kontroli jakości.

Częste błędy i jak ich unikać

Najczęściej spotykane błędy podczas pomiarów to:

• Pomiar na zardzewiałej lub zabrudzonej powierzchni – prowadzi do zawyżonych wyników.
• Pomiar wyłącznie w jednym miejscu – pomija możliwe zmiany średnicy na długości pręta.
• Użycie nieskalibrowanych lub uszkodzonych narzędzi pomiarowych.
• Brak odpowiedniego szkolenia osób wykonujących pomiar.

Aby uniknąć tych błędów, należy:

• Regularnie czyścić pręty przed pomiarem.
• Wykonywać pomiary w kilku punktach.
• Stosować narzędzia o dobrej jakości i okresowo je kalibrować.
• Szkolić personel w zakresie metod pomiaru i kontroli jakości.

Praktyczne wskazówki i narzędzia przy wyborze średnicy

Kalkulatory i programy do doboru średnicy prętów

Współczesne technologie znacznie ułatwiają dobór średnic prętów zbrojeniowych. Dostępne są:

• Kalkulatory online do zliczania i doboru prętów, które na podstawie parametrów konstrukcji i obciążeń podpowiadają optymalne średnice.
• Programy CAD i BIM, np. Tekla Structures, które pozwalają na modelowanie zbrojenia i automatyczne obliczanie wymaganych średnic i ilości prętów.
• Aplikacje mobilne do szybkiego pomiaru i analizy zbrojenia na budowie.

Z mojego doświadczenia wynika, że wykorzystanie takich narzędzi redukuje ryzyko pomyłek i pozwala na efektywniejsze planowanie materiałów.

Optymalizacja kosztów zbrojenia poprzez dobór odpowiedniej średnicy

Dobór zbyt dużej średnicy prętów prowadzi do nadmiernego zużycia stali, co znacząco zwiększa koszty budowy. Z kolei zbyt mała średnica może skutkować koniecznością stosowania większej liczby prętów, co komplikuje montaż i też podnosi koszty.

Kluczem do optymalizacji jest:

• Dokładne obliczenia statyczne oraz uwzględnienie norm.
• Wykorzystanie różnych średnic w konstrukcji tam, gdzie to zasadne.
• Korzystanie z narzędzi do planowania zbrojenia, które uwzględniają koszt i ilość prętów.
• Weryfikacja jakości i źródła kupowanych prętów, bo dobrej jakości stal pozwala na efektywniejsze wykorzystanie materiału.

W praktyce, optymalizacja średnicy prętów wpływa na ekonomię całej inwestycji i trwałość konstrukcji.

Średnice prętów zbrojeniowych należy dobierać świadomie, korzystając z norm, wiedzy technicznej i dostępnych narzędzi. Prawidłowy dobór wpływa na bezpieczeństwo, trwałość i koszty realizacji inwestycji.

Źródła / Odniesienia:
1. https://arch.pg.edu.pl/documents/175777/22912776/Zbrojenie-srednica%20pretow
2. https://muratorexpo.com.pl/jakie-sa-srednice-pretow-zbrojeniowych/
3. https://kosztybudowy.pl/czy-mozna-zmieniac-srednice-pretow-zbrojeniowych/
4. https://mizopol.pl/pl/blog/2023/Prety-zbrojeniowe-stal-zbrojeniowa-jak-weryfikowac-stal-na-budowie/3
